0760-23602456
熱門(mén)關(guān)鍵字： 硅膠生產(chǎn)廠家 驅(qū)動(dòng)防水灌封膠 電子灌封膠 導(dǎo)熱硅膠 導(dǎo)熱硅脂
中山市康為硅膠制品有限公司
郵箱：853986325@qq.com
電話：0760-23602456
傳真：0760-23602456
地址：中山市東鳳鎮(zhèn)吉昌工業(yè)區(qū)
當(dāng)前位置： 首頁(yè) > 產(chǎn)品中心 > 高導(dǎo)熱電源灌封膠
產(chǎn)品特性及應(yīng)用
電源膠是雙組份有機(jī)硅加成體系導(dǎo)熱灌封膠，有如下特點(diǎn)：
1、膠料在常溫條件下混合后操作時(shí)間較長(zhǎng)，但在加熱條件下可快速固化，特別利于自動(dòng)生產(chǎn)線上的使用。
2、耐溫性，耐高溫老化性好。固化后在（-40～250℃）溫度范圍內(nèi)保持硅橡膠彈性，絕緣性能優(yōu)異。
3、固化過(guò)程中不收縮，具有更優(yōu)的防水、防潮和抗老化性能。
4、具有導(dǎo)熱阻燃性，阻燃性能達(dá)到UL94-V0級(jí),通過(guò)ROHS認(rèn)證。
| 產(chǎn)品特征 | 使用說(shuō)明 | |||||||
| AB灌封膠是雙組分加成型有機(jī)硅膠灌封膠，低粘度，導(dǎo)熱性優(yōu)異，流動(dòng)性好，常溫及加熱固化均可:耐高溫老化性好，固化后在很寬的溫度范圍（-60—250℃）內(nèi)保持橡膠彈性，絕緣性能優(yōu)異，具有良好的防水防潮和抗老化性能。 | 稱量：準(zhǔn)確稱量A、B組份按1：1（質(zhì)量）比例充分混合。（稱量前要將A、B組份分別充分?jǐn)嚢杈鶆?，使有沉降的填料再均勻地分散到膠液中,以免影響膠體性能）； | |||||||
| 混膠：用手工或機(jī)器將膠料充分混合均勻，使膠料呈均勻的顏色。手工方法混合要注意一次性配膠量不能過(guò)多，以免后期流動(dòng)性降低難以灌膠； | ||||||||
| 典型用途 | 脫泡：將混合均勻的膠料置于真空柜內(nèi)脫泡，用抽真空方式去除攪拌過(guò)程中夾帶空氣； | |||||||
| 用于一般電子元件器件，電源模塊和線路板的灌封保護(hù)，以及各種電子電器的灌封，如汽車(chē)HID燈模塊電源，汽車(chē)點(diǎn)火系統(tǒng)模塊電源，網(wǎng)絡(luò)變壓器等。 | ||||||||

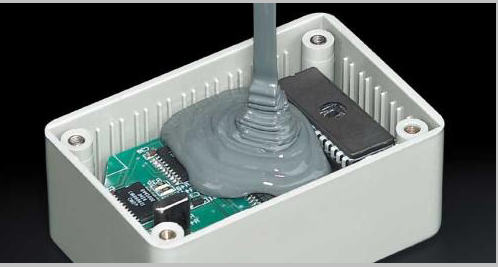

| 灌封：把脫完氣泡的膠料灌到器件中完成灌封操作（灌封前器件表面和混合用的容器應(yīng)保持清潔和干燥）。 | ||||||||
| 固化前特性 | 固化：將灌封完的器件室溫也加熱固化。混合后的膠體會(huì)隨著時(shí)間延長(zhǎng)黏度會(huì)逐漸增加，應(yīng)注意控制在合適的操作時(shí)間內(nèi)灌封。 | |||||||
| A組分 | 典型值 | |||||||
| 外觀 | 白色流體 | |||||||
| 基料化學(xué)成份 | 聚硅氧烷 | |||||||
| 黏度(cP)(GB/2794-1995) | 2500-3200 | |||||||
| 密度（g/cm3）(GB/2794-1995) | 1.57-1.58 | 注意事項(xiàng) | ||||||
| ①膠料密封保存?；旌虾玫哪z料一次用完，避免造成浪費(fèi)。 | ||||||||
| ②本品屬非危險(xiǎn)品，但勿入口和眼。 | ||||||||
| ③某些材料﹑化學(xué)制劑﹑固化劑和增塑劑可以抑制凝膠的固化。這些應(yīng)注意的物質(zhì)： | ||||||||
| B組分 | 典型值 | |||||||
| 外觀 | 灰色流體 | A 有機(jī)錫和含有機(jī)錫的硅橡膠； | ||||||
| 基料化學(xué)成份 | 聚硅氧烷 | B 硫﹑聚硫化合物或含硫物品； | ||||||
| 黏度(cP)(GB/2794-1995) | 1800-2500 | C 胺﹑聚氨酯橡膠或含氨的物品； | ||||||
| 密度（g/cm3）(GB/2794-1995) | 1.57-1.58 | D 亞磷或含亞磷的物品； | ||||||
| AB混合密度 | 1.58 | E 酸性物品（有機(jī)酸）； | ||||||
| F 助焊劑殘留物； | ||||||||
| 混合特性 | 若用膠前懷疑含有上述物質(zhì)，建議先做樣品試用驗(yàn)證后再批量生產(chǎn)。 | |||||||
| 典型值 | ||||||||
| 外觀 | 灰色 | |||||||
| 重量比 | A:B=1：1 | 包裝 | ||||||
| 粘度(cP)(GB/2794-1995) | 2200-2800 | 50kg/套（A組份25kg+B組份25kg)。 | ||||||
| 操作時(shí)間（25℃，min） | 40—60 | 儲(chǔ)存 | ||||||
| 固化時(shí)間（25℃，h） | 2—4 | 本品為無(wú)毒非危險(xiǎn)品，避免雨淋和曝曬，儲(chǔ)存于陰涼干燥處，保質(zhì)期 4 個(gè)月。 | ||||||
| 固化時(shí)間（80℃，min） | 10—20 | |||||||
| 固化后特性 | ||||||||
| 典型值 | ||||||||
| 硬度（shore A）(GB/T531-1999) | 50—60 | |||||||
| 導(dǎo)熱系數(shù)（W/M?K） | 0.6-0.8 | |||||||
| 介電強(qiáng)度（kV/mm）(GB/T1408-1999) | 21 | |||||||
| 介電常數(shù)（1.2MHz）(GB-T 1694-1981) | 3.0 | |||||||
| 體積電阻率（Ω·cm）(GB/T1692-92) | 1.5*101? | |||||||
